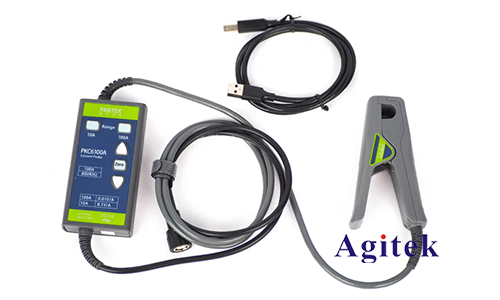

示波器電流探頭的使用方法及注意事項

　　您知道如何延長示波器電流探頭使用壽命嗎?本文安泰測試工程師就來為您介紹示波器電流探頭的使用方法及注意事項，紋波電流測試示波器調試方法，及預防損壞的方法。希望能對您有所幫助。

　　示波器電流探頭的使用方法

　　A.電容測試時使用的導線應選用橫截面面積0.5mm2(AWG20)以上的導線；

　　B.將待測電容連接上導線時要將電容移動至基板的錫面?zhèn)?，利用A和B方法測定，此外，盡可能的將導線縮短。

　　紋波電流測試示波器調試方法

　　A.調試

　　1.將對應的測試通道探頭設置為電流，選擇測試耦合直流檔位。

　　2.將寬帶選為20MHZ。

　　3.調試示波器屏幕顯示測量值均方根蕞大值峰峰值頻率四個測量項目。

　　B.紋波電流測試前需對電流探頭進行消磁調試。

　　示波器電流探頭易損壞部位

　　通過對損壞電流探頭的故障分析，發現容易損壞的探頭部位大致有：

　　與電流放大器連接的電路板;

　　電流探頭的磁環壞;

　　電流探頭的磁環線圈;

　　電流探頭的滑動夾子的外觀損壞;

　　電纜線斷路。

　　預防電流探頭損壞的方法

　　電流探頭損壞的原因，預防損壞的方法及使用說明，及上述五個部分損壞的原因可歸納如下：

　　1.切記不要帶電插拔電流探頭

　　電流放大器開電后，插拔電流探頭而引起的電路板損壞。

　　2.使用時避免掉地或用力過猛

　　磁環是易碎的材料，掉地或使用時用力過猛都容易使它破損。有損傷/損壞的磁環會造成測試不準或不能再測出電流。

　　3.使用時避免負載過流

　　磁環線圈比較細，過流會導致線圈燒毀。

　　4.使用時電流夾子要對齊。注意，并在推動夾子過程時要小心

　　電流夾子不對齊，裂痕都會使測試不準或無法測出電流。注意，推動夾子過程要小心。

　　5.使用時電纜線不要太使勁拉、扭等

　　電纜線被太使勁拉、扭等會容易損壞。
