是德示波器使用方法

　　是德示波器是一種顯示波形的機器，也被稱為“電子工程師的眼睛”。其核心功能是在屏幕上顯示被測信號的實際波形，以便工程師發現定位問題或評估系統性能。該產品通常有兩個或四個通道，其低位相同，可以隨意選擇，將探頭插入其中一個通道，探頭另一端的小夾子連接到被測系統的參考位置。探針接觸被測點，使示波器能夠收集到該點的電壓波形。

　　以下是德示波器的三種基本使用方法：

　　首先，在執行下面提到的操作方法之前，將信號連接到示波器上，并注意不要超過范圍。此外，其使用方法非常基本。

　　1.兩個按鍵

　　AUTO：為了產生適當觀察的輸入信號顯示，自動設置功能，調整各種控制值。RUN/STOP動作/停止：觸發后的信息/示波器已停止采集波形數據。

　　2.信號顯示控制

　　操作水平控制按鈕：HORIZONTAL菜單，改變水平刻度和波形位置。屏幕水平方向的中心是波形的時間參考點，調整位置按鈕，波形左右移動。

　　垂直控制按鈕的操作：顯示波形，調整垂直尺和位置，并設置輸入?yún)?shù)，每個通道需要單獨調整。波形可以通過調整位置按鈕上下移動。

　　3.觸發模式

　　示波器的“觸發”它使示波器的掃描與觀測信號同步，從而顯示穩定的波形。示波器的基本觸發模式有三種：自動模式(AUTO).正常模式/常規模式(NORM).單次模式(SINGLE)。

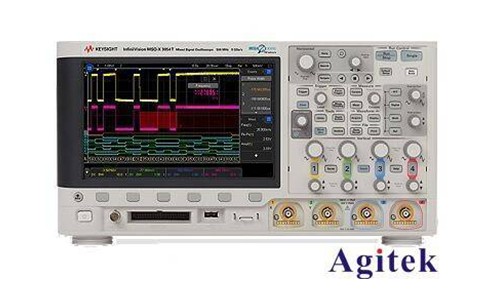

　　InfiniiVision3000TX系列示波器

　　數據采集是德數字示波器，A/D由轉換、軟件編程等一系列技術制造的高性能示波器。數字示波器通常支持多級菜單，可以為用戶提供多種選擇和分析功能。還有一些示波器可以存儲和處理波形。

　　1.體積小.液晶顯示器重量輕，攜帶方便

　　2.可長期存儲波形，并可停止放大存儲波形等多種操作和分析

　　3.特別適合測量單次和低頻信號，測量低頻信號時不模仿示波器的閃爍

　　4.除了模仿示波器所沒有的預觸發外，還有更多的觸發方法.脈沖寬度觸發等

　　5.能夠經過GPIB.RS232.USB接口與計算機相同.打印機.繪圖儀連接可以打印.存檔.剖析文件

　　6.具有較強的波形處理能力，可自動測量頻率.上升時間.許多參數，如脈沖寬度等

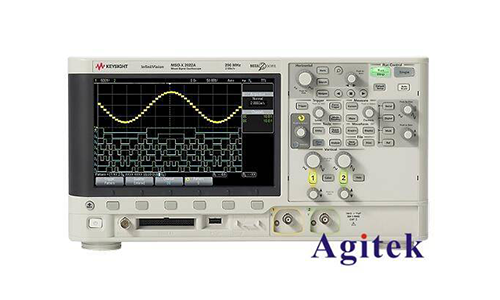

　　InfiniiVision2000X系列示波器

　　7.失真率相對較大。由于數字示波器顯示波形采樣，采樣點越少，失真點越大，通常有512個采樣點，受最大采樣速率限制，最快掃描速度和左近采樣點越少，高速失真點越大。

　　8.測量復雜信號較差，由于數字示波器采樣點有限，無亮度變化，使許多波形細節信息無法顯示，雖然有些可能有兩個或兩個以上的亮度水平，但這只是一個相對的區別，加上示波器顯示分辨率有限，使其仍不能再現模仿顯示效果。

　　9.可能會出現錯覺和混合波形。當采樣時鐘頻率低于信號頻率時，波形可能不是實際頻率和振幅值。數字示波器的帶寬與取樣率密切相關。當取樣率不高時，需要內插計算，容易出現混合波形。

       以上就是是德示波器使用方法的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
