12個小細節的示波器

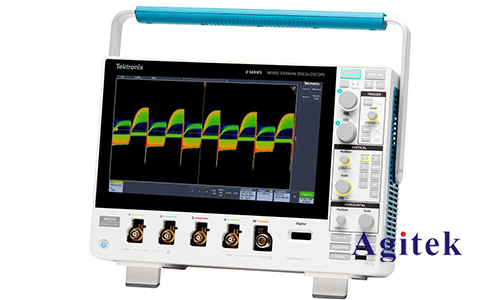

　　示波器作為電子測量的工具，雖然使用簡單，但并不是每個人都有細節。以下示波器測量相關的12個小細節可作為示波器常識快速自檢的小文件。

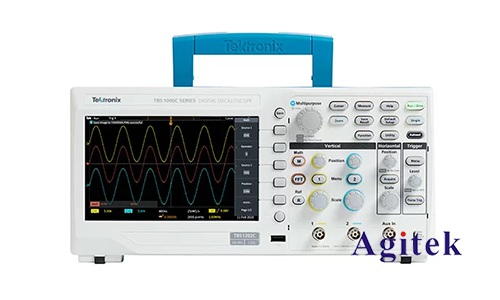

　　1、示波器值錢的指標是什么？

　　帶寬，檔次級別參數，提升帶寬對成本的提升也是檔次級別。

　　2、采樣率要多高才能滿足？

　　一般來說采樣率是帶寬的5倍即可，比如200M帶寬的示波器，配1G采樣率就可以了。

　　追求更高的采樣率無非為了抓小毛刺，但是這些高頻毛刺在帶寬層已經被濾掉了，更高的采樣率并不能帶來很好的收益。

　　3、普通觸發和自動觸發有什么區別？

　　Normal：普通（標準）觸發，必須有滿足條件的觸發事件才會采樣波形；

　　Auto：自動觸發，在等待一段時間后，若沒有符合條件的觸發事件出現，則會強制觸發并采樣波形；

　　由于觸發位置是隨機的，往往會導致波形顯示不穩定。如果出現上述情況，請使用Normal模式。

　　4、如何捕獲不能確定條件的異常信號？

　　可以使用模板觸發來捕獲。

　　當模板觸發打開之后，模板其實是作為一個圖層來的，它會不斷地檢測是否有波形會碰觸到模板的區域，當有波形觸碰到模板時，就會檢測到一個信號，進而就會把它過濾，顯示出來。

　　5、示波器的通道是否隔離？

　　示波器的通道不是隔離的；示波器的地與大地相連，不能直接與零線相連；

　　加了隔離變壓器確實可以直接測量220V市電，但不是推薦的做法，安全正確的做法應是使用差分探頭。

　　6、測電壓示波器和萬用表哪個準？

　　通用示波器的垂直分辨率是8bit。測量精度跟垂直分辨率及垂直檔位有關。

　　萬用表的精度高多了，六位半萬用表ADC可達24bit，手持表也遠不止8位，萬用表測得的電壓值更可信。

　　7、示波器探頭X1檔位X10檔位有什么區別？

　　核心有兩點：

　　衰減帶寬不同，X1檔位信號幅值不衰減，X10檔位信號衰減為原來的十分之一；

　　帶寬不同，X1檔位帶寬只有10M左右，而X10檔位帶寬在250M左右。

　　8、一般的示波器探頭需不需要定期的標定？

　　標準對于探頭沒有明確的計量規定，但是對于無源探頭，至少在更換探頭，探頭交換通道的時候，必須進行探頭補償調整。

　　9、決定示波器探頭價格主要因素是什么？

　　價格的主要決定因素當然是帶寬和功能。

　　示波器的探頭有非常多的種類，不同的性能，比如高壓，差分，有源高速探頭等等，價格也從幾百人民幣到接近一萬美元。

　　探頭是示波器接觸電路的部分，好的探頭可以提供測試需要的保真度。為做到這一點，即使無源探頭，內部也必須有非常多的無源器件補償電路(RC網絡)。

　　10、有無辦法利用示波器測出高頻變壓器或電感磁芯的工作情況？

　　可以依靠示波器自帶的電源分析軟件去做，有一項功能——B-H曲線的分析，它能反應磁芯的工作狀態，還能測出動態電感值，并得出磁芯損耗。

　　11、示波器能否進行傅立葉分解？

　　現代數字示波器大多具有FFT功能，但需要留意FFT能夠分析的點數，這直接決定了FFT分析的結果精度，避免頻譜泄露。ZDS2000系列示波器標配4M點FFT分析。

　　12、示波器能否進行濾波處理？如對PWM波進行低通濾波？

　　示波器一般會有20MHz的帶寬限制，這個是硬件的濾波器。有些示波器還支持可調截止頻率的軟件濾波器。ZDS2024 Plus可以從100Hz到100MHz無極可調。
