如何正確使用示波器？

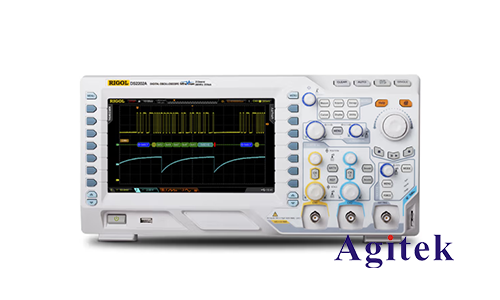

　　如何正確使用示波器？在開始選擇示波器之初，你心中已大概有一價格范圍。示波器的價格取決于多方面因素，包括帶寬、采樣率、通道數以及存儲深度等。如果你只以價格為依據來購買，你有可能買不到你所需要的性能。所以如果僅考慮價格因素，你可以考慮租用一臺示波器或者買一臺二手設備。

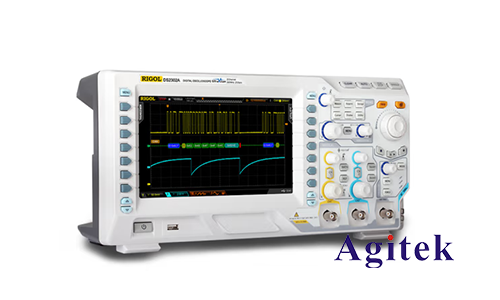

　　1、確定你需要模擬還是數字示波器?

　　數字示波器和模擬示波器各有其優缺點?，F(xiàn)代技術的發展使數字正確選用示波器的十個步驟示波器功能更強，響應更快而且價格也逐漸降低。這些優勢使得模擬示波器很難與先進的數字示波器相匹敵。

　　2、確定你對帶寬的要求

　　測量交流波形的儀器通常都一頻率上限，如果波形的頻率在此之上則測量精度會變差。這頻率上限就是儀器的帶寬。通常用儀器響應降低3bB處的頻率來定義，你所需儀器帶寬的數值取決于被測信號的特征以及你希望得到的測量精度。示波器有兩重類型的寬度，即重復(或模擬)帶寬及實時帶寬。很多數字示波器提供的模擬帶寬比其基本采樣率要高。這一點是可能的，如果一信號重復出現，示波器并不一定要在一次完成所有的采集，而可以通過在每—次觸發發生時獲取波形的一部分，在多次循環觸發之后構成顯示波形。(這過程通常很快，以致你不會注意到它的發生)，重復帶寬指標獨立于示波器的采樣速率。事實上，這一指標通常用來衡量示波器模擬放大器部分的帶寬。實時帶寬適用于非重復或單次信號。示波器在一次觸發過程中完成數字化，所以實時帶寬取決于示波器的采樣率，采樣率與帶寬之間的比值不是固定的。如果示波器有數字重構能力，這比值接近于4：1，如果沒有重構，這比值通常是10：l。

　　3、確定你所需要的通道數

　　一般來講，你所需要的通道數取決于被測對象。目前以雙通道示波器較為流行。然而對大多數工程師來講，對于某些應用，四通道示波器更為有用。

　　下面幾點應該予以考慮：你需要在同一觸發事件捕獲多通道信號嗎?如果是這樣的話，請選用每個通道可以同時采樣或獨立A/D變換的示波器。如果你觀測的信號是重復信號，那么就不一定要求同時采集了。某些示波器是2+2形式的，也就是說，其中兩個通道是全功能的，而另外兩個通道是衰減范圍受限制的輔助通道。在這種情況下，兩個A/D變換器由四個通道共享。輔助通道在你觀測數字信號時可以提供額外的靈活性。對于雙通道示波器，外觸發可能很有用處。它可以用一無需觀測的信號作為外觸發源，而不占用示波器的輸入通道。如果你要進行數字定時測量，要求超過四個通道的示波器時，你不妨考慮使用邏輯分析儀。盡管此時你放棄了測量的垂直分辨率，但你獲得了多個通道以及額外的觸發及分析能力。

　　4、確定你所需要的采樣速率

　　對于單次信號測量，關鍵的性能指標是采樣速率，即示波器對于輸入信號進行“快速拍照”的速率。高采樣速率可以產生高實時帶寬以及高的實時分辨率。大多數示波器生產廠商采用采樣速率與實時帶寬為4：l(如果采用數字重構技術)或10：1(沒有數字重構)的比例來防止出現假波。某些示波器提供了獨立控制采樣速率的功能，這樣你可以同時調節采樣速率和屏幕顯示的數據量(時基)，使二者設置不必互相牽制。這一特征可以使你保持你所希望的時間分辨率來觀測波形。

　　5、確定你所需要的存儲深度

　　你所需要的示波器存儲深度取決于要求的總時間測量范圍以及要求的時間分辨率。如果你想以高分辨率存儲長時間段信號，那么你需要選擇深存儲示波器。這樣，你可以在水平掃描速度低的情況下，采用高采樣速率。由此將大大減少出現假波的機會，并且獲得更多的波形細節信息。

　　下列算式可以幫助你計算你所希望的存儲深度。

　　6、考察評估觸發能力

　　很多通用示波器用戶習慣于采用邊沿觸發。在某些應用場合，如果示波器具有其它觸發能力，你將會發現它對你的測量會很有幫助。先進的觸發功能可以隔離出你所希望觀測的事件。在數字應用領域，使示波器觸發在多通道之間的特定模式對解決問題很有用處。此外，狀態觸發可以用來使模式觸發與外時鐘沿同步。毛刺觸發在正或負毛刺發生的時刻或者一脈沖寬于或窄于設定的寬度。這些特征對故障查錯尤其重要，觸發在錯誤發生的時刻，觀察前向事件(采用延時或水平位置旋鈕)來確定問題產生的原因。如果需要

　　更高級的邏輯觸發功能，你仍然可以考慮采用邏輯分析儀。電視信號觸發可以觸發在場以及你需要觀測的特定行上。在某些示波器上，該特征是選項功能。

　　7、評價毛刺捕捉能力

　　三個重要因素影響示波器的毛刺捕捉能力：更新速率：數字示波器必須首先捕獲數據然后進行處理，再進行顯示。示波器在一秒鐘內可以完成這三個過程的次數稱為更新速率。更新速率快的示波器捕捉偶發毛刺的機會比較高。采用多處理器結構的示波器比傳統的單處理器結構示波器具有更快的更新速率，使它更適用于捕捉偶發事件。多處理器結構可以產生與模擬示波器相近的顯示吞吐能力和響應速度。

　　峰值檢測能力：大多數數字示波器在低掃速時將丟掉采樣點，從而降低了有效采樣速率。由此引發了這樣一個問題，在設定成快速時基時很容易觀察到的窄脈沖在掃速低時消失了。然而對于峰值檢測或毛刺檢測這一特殊采樣模式，在所有的掃描速度下均維持最大采樣速率，把每一采樣周期獲得的最大和最小值記錄下來。可以檢測到的最小毛刺只與示波器的采樣速率有關。

　　毛刺觸發：具有毛刺觸發功能的示波器可使你隔離出難以發現的毛刺并且觸發在毛刺發生時刻。這一功能可以幫助你發現電路運行過程中發生異常情況的原因。

　　8、確定你所需要的分析功能

　　利用自動測量以及示波器內置的分析能力，你可以即容易又省時地完成工作。數字示波器通常具有模擬示波器不可能擁有的順序測量功能和分析選件。算術運算功能包括有加、減、乘、除、積分和微分。統計測量(最小、最大和平均)可以定量描述測量的不確定性，這在測量噪聲特征以及定時容限時是很有價值的。有些數字示波器還可以提供FFT功能。具有—卜述所有先進功能的示波器可能在價格上要高一些，所以你自己應該決定花費額外的錢是否物有所值。你還是根據實際應用來選擇擁有這些特征的示波器。

　　9、評價存檔能力

　　大多數數字示波器可以通過GPIB、RS-232或者并行口與PC，打印機或繪圖儀相連接。但你應弄清楚可以提供哪一種接口，可與哪種類型打印機相匹配。從激光和噴墨打印機輸出的效果比熱打印輸出的質量要高得多，這一點你應該心中有數。利用帶有軟盤驅動器或軟件包的數字示波器，你可以方便地將波形的圖像和波形數據傳送至PC機。如果你想在一份報告中包含一幅捕捉到的屏幕圖像或者想要把波形數據轉換成表格，那么這些特征會節省時間。
