隨著AI、大數據、云計算等技術的持續發展，高速銅纜市場進入高速增長的黃金期。以太網傳輸速率向800Gbps乃至1.6Tbps升級，高速SerDers速率從56 Gbps向112 Gbps甚至224 Gbps演進，銅纜傳輸速率向224Gbps發展。這一趨勢將極大的激活高速銅纜線束、連接器等相關產業鏈的發展?jié)摿?，行業巨頭積極布局224 Gbps銅高速連接器市場。

　　羅德與施瓦茨（以下簡稱“R&S”）推出了新一代ZNA67EXT測試方案，以滿足224Gbps高速銅纜線束、連接器的測試需求。該解決方案基于R&S ZNA67主機，通過擴頻模塊擴頻至110Ghz。該解決方案可以測量高速銅纜組件高達110Ghz的插入損耗和回波損耗。ZNA67EXT中的矢量網絡分析儀具有出色的性能，動態范圍最高達170dB，最大輸出功率達20dBm，系統底噪最低可至-151dBm。該解決方案可滿足數據中心內的224Gbps高速線束、連接器的信號完整性測試需求。

　　圖：ZNA67EXT連接示意圖

　　該解決方案已得到應用，并獲得客戶認可。在DesignCon 2024展會上，Samtec展示了R&S 110Ghz網分測試224Gbps PAM4架構電纜組件的測試方案。R&S 110Ghz網分在測量高速線束110GHz的插入損耗和回波損耗時，展現出優異的測試性能。ZNA67EXT作為ZVA110 ZNA網分的升級平臺，在產品性能上有更大的提升。

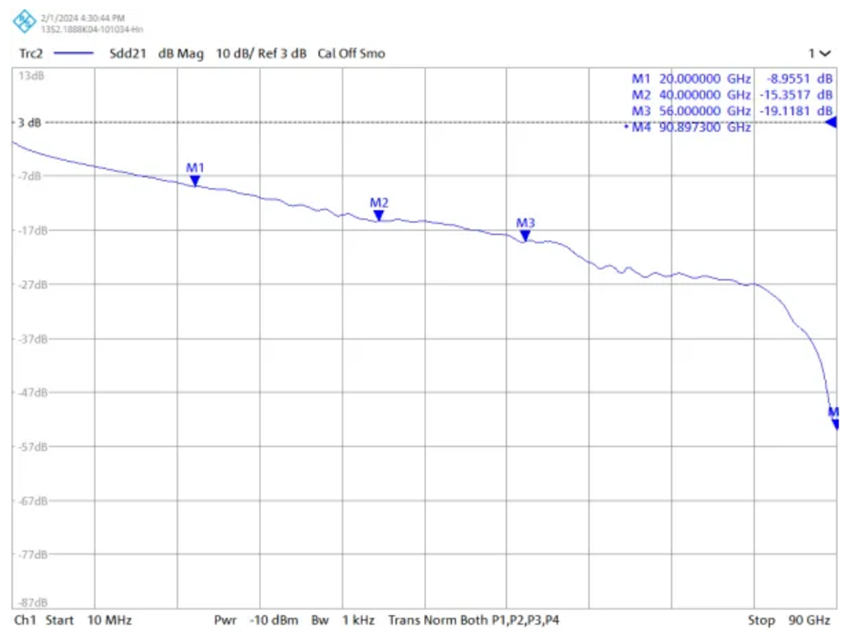

　　圖：測試結果顯示在80 GHz之前，損耗是平的，沒有吸出現象

　　R&S ZNA67EXT測試方案的推出，為行業提供了強有力的技術支持和保障。在224Gbps乃至更高速率的高速銅纜將成為數據中心、超級計算機、高性能計算等領域的重要組成的新趨勢下，該解決方案幫助制造商確保產品符合嚴苛的性能標準，推動整個產業鏈向更高性能、更高效率、更低功耗的方向發展。
