邏輯器件是現代電子系統中的核心組成部分，其正常工作依賴于精確的時序控制。定時余量測試是評估邏輯器件時序性能的關鍵步驟，它可以確保器件在實際應用中能夠可靠地接收和處理數據。泰克信號發生器作為一種功能強大的測試工具，能夠有效地模擬各種時序信號，從而幫助工程師進行精確的定時余量測試。

　　一、測試背景

　　邏輯器件的正常工作依賴于數據信號和時鐘信號之間的精確時間關系。建立時間指的是數據信號必須在時鐘信號有效邊沿之前保持穩定的一段時間，確保數據能夠被正確采樣。保持時間指的是數據信號必須在時鐘信號有效邊沿之后保持穩定的一段時間，確保數據能夠被正確鎖存。如果建立時間或保持時間不足，會導致數據錯誤或邏輯器件無法正常工作。

　　二、泰克信號發生器在定時余量測試中的應用

　　泰克信號發生器，特別是像AFG3252這樣的任意波形/函數發生器，非常適合邏輯器件的定時余量測試。其優勢在于：

　　雙通道同步輸出:能夠同時產生時鐘信號和數據信號，并確保兩者之間的時間同步關系，簡化測試過程。

　　靈活的波形控制:能夠輕松調節通道1和通道2之間的脈寬和延遲，方便用戶模擬各種復雜的時序關系。

　　操作簡便:使用界面友好，體積小巧，便于工程師在實驗室或現場進行測試。

　　三、測試步驟

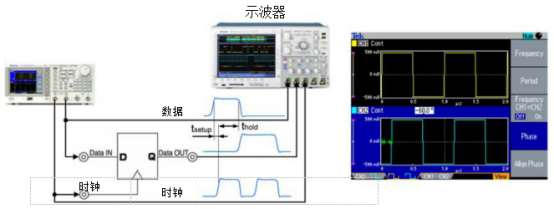

　　創建同步脈沖:使用泰克信號發生器產生兩個同步脈沖，分別作為時鐘信號和數據信號。數據信號的脈寬應大于時鐘信號。

　　測量建立時間:將數據信號的前沿對準時鐘信號的有效邊沿，然后逐漸延遲時鐘信號，直到邏輯器件輸出的數據信號開始出現錯誤，此時測得的延遲時間即為建立時間。

　　測量保持時間:留下數據信號前沿不變，通過降低數據信號的脈寬，逐漸縮短數據信號后沿與時鐘信號有效邊沿之間的延遲，直到數據信號不再被鎖存，此時測得的延遲時間即為保持時間。

　　四、測試注意事項

　　建立時間和保持時間受數據信號和時鐘信號的上升時間、輸入電壓電平、工作電壓和溫度等因素影響。因此，在測試過程中應設置相關參數，以與實際工作環境相匹配。

　　為確保測試結果的準確性，應使用專業的測試儀器，例如示波器，來觀察信號波形并進行測量。

　　為了提高測試效率，可以利用泰克信號發生器的自動化功能，例如序列模式，來自動生成測試信號并記錄測試結果。

　　泰克信號發生器為邏輯器件的定時余量測試提供了便利且高效的工具。通過使用泰克信號發生器，工程師可以輕松地模擬各種復雜的時序信號，并準確測量建立時間和保持時間，從而確保邏輯器件在實際應用中的可靠性和穩定性。

　　推薦型號

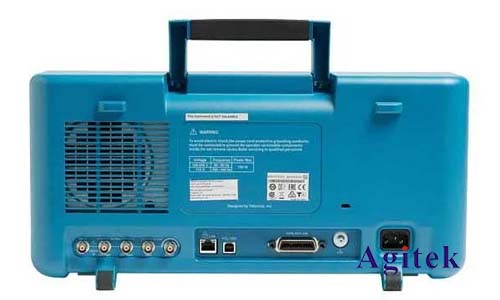

　　泰克AFG3252是一款功能強大且易于使用的任意波形/函數發生器，適用于邏輯器件的定時余量測試和其他應用。它具有雙通道同步輸出、靈活的波形控制、操作簡便等特點，是電子設計和測試工程師的理想選擇，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
