今天跟大家分享一下使用DS70000系列數字示波器與配套測試夾具，來完成100Base-T 以太網一致性測試的內容及測試方案。

使用夾具 TF-ENET-STP，RIGOL的DS70000 系列示波器和差分探頭為例，對 100Base-T 以太網信號多個測試項目的測試方法進行統一介紹。

夾具 TF-ENET-STP 用于 1000Base-T 和 100Base-T 以太網一致性測試。由于以太網信號屬于高速信號，所以不能使用探頭直接測量處于工作狀態的以太網線纜，必須在信號末端的端接電阻處做測量，因此使用測試夾具進行以太網一致性測試。

夾具 TF-ENET-STP 包括 TC2、TC3、TC4、TC5 四個部分，分別用于不同的測試項目。

在100Base-T 以太網一致性測試中支持如下測試項目，只用到夾具 TC2。

表  100Base-T 測量項與夾具

一.選擇信號類型與測量項

選擇測試信號：

點擊 信號類型 > 100BaseT，選擇測試信號類型為百兆以太網信號。

選擇測試項目：

點擊 測試項目，進入“測試項目”子菜單可選擇如下測試項目。

*差分輸出電壓  100Base-T(ANSI3.263-1995) > Out Voltage(9.1.2.2)

*差分輸出電壓對稱性  100Base-T(ANSI3.263-1995) > Amplitude Symmetry(9.1.4)

*上升/下降時間    100Base-T(ANSI3.263-1995) > Rise/Fall Time(9.1.6)

*上升/下降時間對稱性    100Base-T(ANSI3.263-1995) > Rise/Fall Time Symmetry(9.1.6)

* 眼圖    100Base-T(ANSI3.263-1995) > Eye(Annex J)

*差分輸出過沖  100Base-T(ANSI3.263-1995) > OverShoot(9.1.3)

*占空比失真    100Base-T(ANSI3.263-1995) > Distortion Based on Duty CYCLE(9.1.8)

*抖動    100Base-T(ANSI3.263-1995) > Jitter(9.1.9)

配置參數:

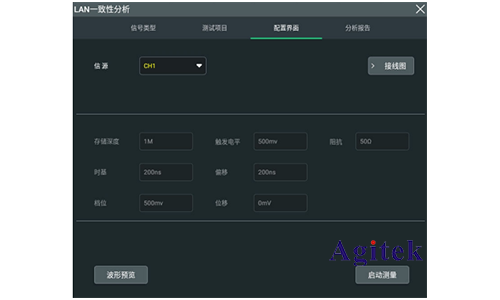

選定信號類型與測試項目后，示波器會自動設置觸發電平、時基、阻抗等測量參數，點擊 “配置界面”，進入“配置界面”子菜單，可查看測量參數。

圖 100Base-T 信號測試配置

測量結果:

在“LAN 一致性分析”菜單中點擊 分析報告 進入“分析報告導出”子菜單；設置“分析報告”開關為 ON，打開“100BaseT 測量結論”顯示窗口。

二.測試步驟

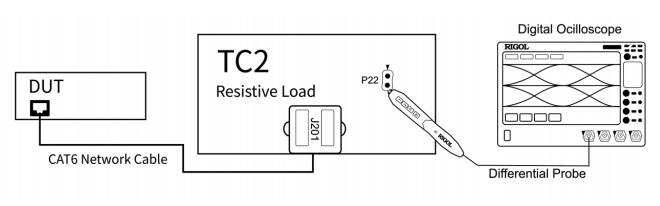

使用測試夾具的 TC2 進行本次測試，按照連接圖進行設備連接。

圖 測試設備連接圖

操作步驟：

? 使用 CAT6 以太網線連接夾具 TC2 的 J201 接口和 DUT 的測試口。

? 將差分探頭安裝到示波器的 CH1 通道。

1. 根據設備連接，配置示波器以太網一致性測試功能選擇對應的模擬通道，完成測試配置。

2. 設置 DUT 發送無序的 IDLE 碼流。

3. 使用差分探頭連接夾具 TC2 的 P22 測試點。

4. 進入“配置界面”子菜單，點擊 啟動測量 按鈕，開始測量。示波器彈出“數據分析”對話

框，需要等待一段時間。

5. 數據分析完成后，在操作界面的“100BaseT 測量結論”顯示窗口中查看測量結果。

三．測試結果

測試波形

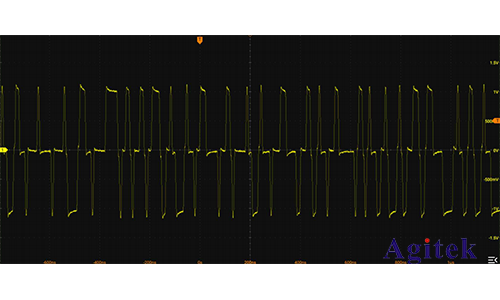

DUT 發送的 100Base-T 測試信號的波形如下。

圖 100Base-T 測試波形

測試通過條件

100Base-T 信號各測試項的通過條件如下表。

表  100Base-T 信號測試項通過條件

信號測量圖

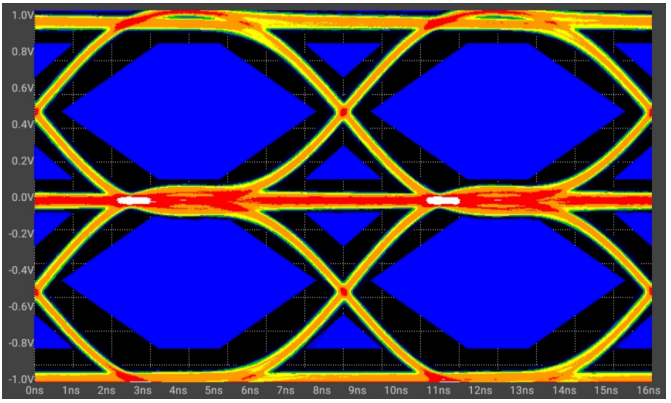

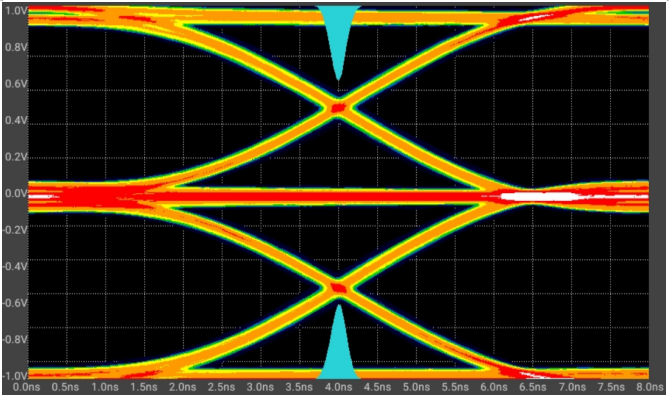

眼圖測試項和抖動測試項的測量結果圖如下。

圖  眼圖測量

圖 抖動測量

今天和大家分享了使用DS70000系列數字示波器與配套測試夾具，來完成100Base-T 以太網一致性測試內容及測試方案，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
