隨著眾多新品手機快充技術的應用，大家對以GaN、SiC為代表的快充充電器增加了更多的關注。由于GaN、SiC等新型半導體的寬禁帶等特性，使得以其為核心的電源具有更高的開關速度、更低的開關損耗和更高的轉換效率，使得充電器可以更小巧，更節能環保。在電動車，便攜電子設備中得到的愈加廣泛的應用。

　　在開關電源類產品的開發設計過程中，電源的轉換效率、輸出電壓紋波和電源電能質量都是直接影響開關電源質量的關鍵因素

　　電源電能質量

　　電源電能質量是電源測試中的基本測試項，是標定電源工作參數的測試依據。電源電能質量主要包含了電壓有效值、電流有效值、功率因數及諧波等參數。

　　電源轉換效率

　　轉換效率就是電源的輸出功率與輸入功率的比值，是電源類產品的基本指標，開關電源的設計首先需要考慮的是效率優化。

　　高電源轉化效率意味著電源產品的節能環保指標更高，同時也會降低用電費用，對關注充電效率和節能環保的充電樁、光伏發電等一些高功率供電設備具有特別重要的意義。

　　電源輸出電壓紋波

　　紋波就是一個直流電壓中的交流成分。對于直流輸出開關電源，輸出直流電壓的穩定性會直接影響驅動設備的工作穩定性。影響直流電源輸出電壓穩定性的指標主要是紋波。紋波越小，直流電源輸出的電壓越穩定，波動越小。

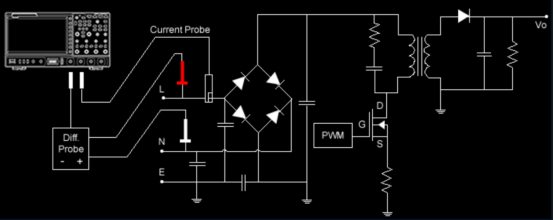

　　電源電能質量測試連接示意圖

　　電源轉換效率測試連接圖

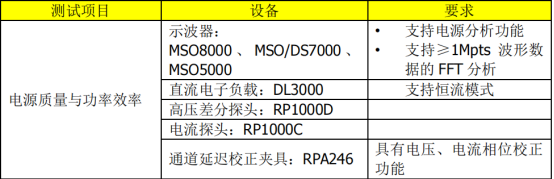

　　對于完成電源質量與效率所需的設備推薦如下：

      以上就是普源MSO8000在電源質量與效率分析測試應用的相關介紹，如果您有更多疑問或需求可以關注西安安泰測試Agitek哦！非常榮幸為您排憂解難。
